60м¹ǀ1800W C&F Black Cable

60м¹ǀ1800W C&F Black Cable - 358

Цена: 5550.00 Lei 6530.00 Lei
Производитель: C&F Technics - Нидерланды
Этот товар на складе, в наличии
Количество:

На этот товар бесплатная доставка почтой в любой регион Молдовы

с бесплатной доставкой

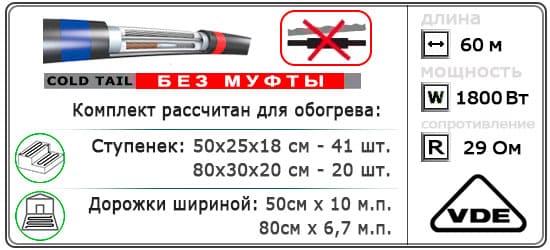

Таблицы быстрого выбора для комплекта греющего кабеля «60м¹ǀ1800W C&F Black Cable»:

Варианты выбора мощности греющего кабеля для улицы

варианты мощности

 шаг укладки ǀ w/м²

площадь м²

7,5 см ǀ 400 w/м²

 4,5 м²

10,0 см ǀ 300 w/м²

6,0 м²

12,5 см ǀ 240 w/м²

7,5 м²

Фото - обогрев дорожки на улице

 обогрев дорожки 300 w/м²

ширина из кабеля

длина дорожки

50 см

10,0 метров/p>

80 см

6,7 метра

100 см

5,5 метра

Фото - обогрев ступенек на улице

 обогрев ступеней 300 w/м²

длина х ширина х высота

  штук

50 х 25 х 18 см

41 шт

80 х 30 х 20 см

20 шт

100 х 50 х 20 см

12,5 шт

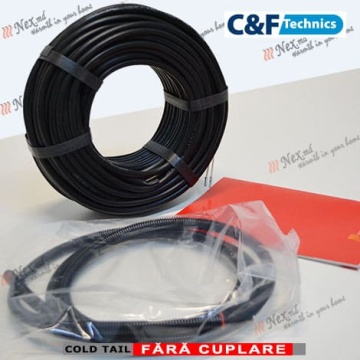

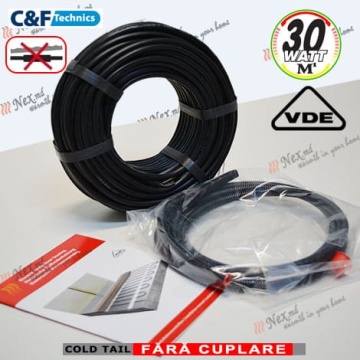

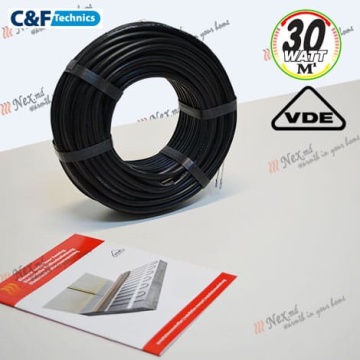

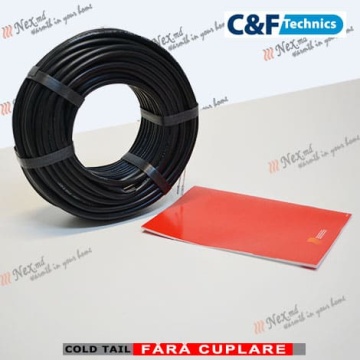

Комплект поставки «60м¹ǀ1800W C&F Black Cable»:

  • Коробка (330х330х100мм) - 1 шт.

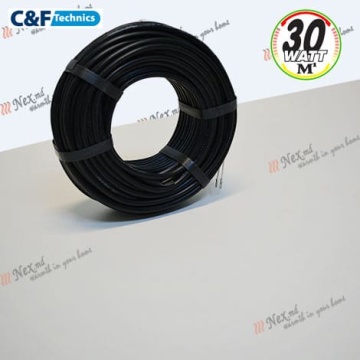

  • Нагревательный кабель 60м¹ǀ1800W C&F Black Cable - 1 шт.
  • Монтажная трубка  - 1 шт.
  • Инструкция по монтажу и эксплуатации - 1 шт.

Технические характеристики «60м¹ǀ1800W C&F Black Cable»:

  • Длина кабеля: - 60,0 м¹
  • Напряжение сети: - 220-230 Вольт; 50-60 Hz
  • Сопротивление: - при 20°С, ±10% - 29 Oм
  • Мощность комплекта: 1800 Ватт

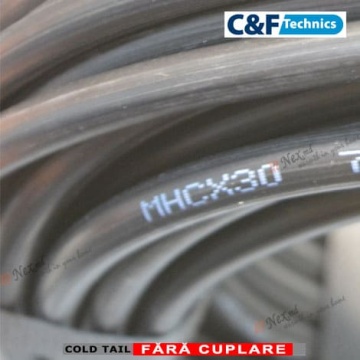

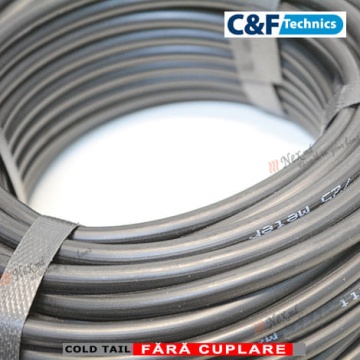

  «Black Cable MHCX30» это резистивный нагревательный кабель наружного применения от компании «C&F Technics» из Нидерландов, подходит для больших и малых поверхностей, таких как дорожки, въезды и выезды из гаражей, где безопасность дорожного движения должна быть гарантирована. Наружный греющий кабель «Black Cable MHCX30» можно прикрепить непосредственно к арматуре перед заливкой бетона.

  Уникальное без муфтовое соединение!

  Электрический (питающий) кабель соединен с греющим проводником «Black Cable MHCX30» электрическим сварным швом, уникальной запатентованной технологией. Алюминиевая армирующая оболочка защищает резистивные провода от механических повреждений и защищает кабель от ЭМС (электромагнитного излучения). Преимущество этого заключается в том, что кабель не мешает работе мобильных телефонов, гаражных ворот с электроприводом, нет помех для систем безопасности и других систем. Кабель для обогрева оснащен внутренними оболочками из тефлона (PTFE) и наружной оболочкой из ПВХ, на конце установлена заглушка, устойчив к воздействию химических веществ и ультрафиолету.

Уличный обогрев въезд/выезд под углом

«Black Cable MHCX30» применяется для обогрева:

+Фото греющий кабель для наружного обогрева - установка
  • Лестниц
  • Погрузочных доков
  • Парадных входов/выходов
  • Подъездных путей к гаражам
  • Въездных и выездных дорог, рамп
+Обогрев зоопарка
  • Мостов
  • Путей доступа
  • Вертолетных площадок
  • Загрузочных платформ
  • Проходов и тротуаров
ВНИМАНИЕ!

  Саморегулирующийся нагревательный кабель применять для обогрева улицы мы не рекомендуем так как при работе под основанием такой кабель будет разогревать сам себя ограничевая свою мощность и этой мощности может быть недостаточно для снегостаивания.
  Резистивный нагревательный кабель «Black Cable MHCX30» это кабель повышенной мощности - 30 Ватт на метр погонный, указанная мощность при работе кабеля ничем не ограничена, что позволяет при укладке кабеля с шагом 10 см достигать мощности 300 Ватт на кв. метр, этой мощности вполне достаточно для наружных (уличных) систем таяния снега и льда на всей территории Республики Молдова.

  Монтаж и подключение необходимо выполнять согласно инструкции.

Структура и устройство - Black Cable Black Cable MHC 17

Общие технические характеристики для греющего кабеля «Black Cable MHCX30»:

  • Нагревательный провод: многожильный
  • Полная защита: алюминиевой оболочкой
  • Сопротивление провода: Хром/Никель
  • Изоляция: из сшитого полиэтилена (XLPE)
  • Защитное покрытие: Устойчив к воздействию химических веществ
  • Толщина кабеля: ±7 мм
  • Степень защиты: IPX7
  • Питание: 230 В/50 Гц
  • Максимальная температура поверхности: 80°С
  • Заземление: проводник твердотельный 1,0 мм, луженая медь
  • Металлический экран: алюминиевая фольга + провод заземления
  • Сертификация: одобрено VDE

Короткая справка - Примеры расчета резистивного греющего кабеля «Black Cable MHCX30»:



  При расчете системы антиоблединения или снеготаяния на улице мощность нагревательного элемента (способность разогреваться при низких температурах) должна быть не менее 28 ватт на метр кабеля. Следует соблюдать для нашего региона минимальное тепловыделение на 1 м2 — 300 ватт тепловой мощности. Важным параметром является его прочность, износоустойчивость и влага защищенность, наличие контура заземления.

Для открытой площадки, например 17 м2 необходимо:

площадь (м²) * 300 ватт / 30 ватт (мощность кабеля на м.п.) = длина кабеля

Получаем 17 * 300 / 30 = 170 метров кабеля C&F «Black Cable MHCX30»

При этом шаг укладки кабеля составит 10 см

+Фото греющий кабель для наружного обогрева
+Обогрев въезд в гараж на склоне
Пример расчета длины кабеля для парковки автомобиля!

  Для того, чтобы установить систему снеготаяния на открытой площадке, парковке машины необходимо сделать следующий расчет:

площадь (которая будет обогреваться) х 300 ватт / 30 ватт (мощность кабеля на м.п.) = требуемая длина кабеля

  Предположим место парковки имеет 10 м², получаем 10х300/30= 100 м.п. без муфтового кабеля C&F «Black Cable MHCX30», нагрузка на сеть составит 3 кВт.
  Для автоматизации и управления системой снеготаяния используйте терморегулятор с датчиком осадков, устанавливается в месте выпадения осадков и по уровню с финишным покрытием.

Пример расчета длины без муфтового греющего кабеля для обогрева ступеней!

  Для расчета нагревательного кабеля на ступени, необходимо учитывать высоту и ширину ступени от этого зависит количество витков, если ступени высокие имеет смысл проводить дополнительную линию кабеля на вертикальной части ступени.

  Предположим 10 ступеней высотой 25 см, шириной 30 см и длиной 120 см. Кабель проложим в 3 линии с шагом 10 см и на длину 1 м, получаем расчет:

для одной ступени: 3 м (длина) + 0,3 м (шаг*линии) + 0,25 м (высота ступени) = 3,55 м кабеля, на 10 ступеней потребуется 36 м.п.

  При необходимости одну линию можно провести дополнительно на вертикальной стенке ступени, если расстояние по высоте больше 20 см. Подойдет комплект на 40 метров, нагрузка составит 1200 Ватт.

  Для управления системой снеготаяния используйте терморегулятор с датчиком осадков или подключите вместе с дорожками на один датчик, правильно распределив нагрузку.

+Обогрев ступенек
+Обогрев дорожки
Пример расчета длины резистивного кабеля для дорожки!

  Для расчета системы снеготаяния пешеходной дорожки необходимо: ширину * длину * 300 ватт / 30 ватт = длина кабеля.

  Получаем, что для обогрева дорожки от калитки до входа дома шириной 60 см и длиной 9 метров необходимо:

0,6 м * 9 м * 300 ватт / 30 ватт = 54 метров кабеля, подойдет комплект кабеля на 50 метров с шагом укладки 10 см, нагрузка составит 1500 Ватт

  Для автоматизации и управления системой снеготаяния используйте терморегулятор с датчиком осадков, устанавливается в месте выпадения осадков, датчик осадков выставляется по уровню с финишным покрытием.

Вывод:

  Для частного дома получаем следующий расчет необходимого количества нагревательного кабеля мощностью обогрева 300 w/m²:

  1)- дорожка к дому — 50 метров кабеля
  2)- ступени 10 шт. — 40 метров кабеля
  3)- площадка под парковку машины —100 метров кабеля

Всего необходимо подобрать 2 или 3 комплекта без муфтового греющего кабеля «Black Cable MHCX30» общей длиной 190 метров

  Следующим шагом необходимо подобрать автоматику.
  Для управления уличным обогревом применяются готовые распределительные щиты (изготовленные под заказ) или термостаты и датчики для оптимального управления вашей системой наружного кабельного обогрева. Усовершенствованные метеостанции через датчики измеряют температуру в сочетании с влажностью (осадками), поэтому термостат может очень точно определить, когда система уличного обогрева должна быть включена.

+Фото 1 структура обогрева грунта
+Фото 1 структура обогрева грунта
+Фото 1 структура обогрева грунта
+Фото 1 структура обогрева грунта
ВНИМАНИЕ!

  При расчете количества нагревательного кабеля, необходимо учитывать регион (температурный диапазон), основание обогрева (грунт, мост, эстакада) и финишное покрытие, чтобы определить какая мощность необходима на каждый квадратный метр площади обогрева.

  При расчете систем снегостаивания, необходимо устанавливать обогрев по всему пути движения талой воды, вплоть до входа в ливневую канализацию, до точки промерзания грунта.

фото обложка инструкции - греющий кабель для улицы

Фотогалерея:

Выберите ваш комплект греющего кабеля «C&F Black Cable 30W/m¹»:

Тип (Модель)

Длина Сопротивление при 20 °С ± 10%
Ом
Сила тока,
А
  10м¹ǀ300W Cold Tail 4м¹ 10 м 176  1,3
  15м¹ǀ450W Cold Tail 4м¹ 15 м 118  2,0
  20м¹ǀ600W Cold Tail 4м¹ 20 м 88  2,6
  25м¹ǀ750W Cold Tail 4м¹ 25 м 71  3,3
  30м¹ǀ900W Cold Tail 4м¹ 30 м 59  3,9
  40м¹ǀ1200W Cold Tail 4м¹ 40 м 44  5,2
  50м¹ǀ1500W Cold Tail 4м¹ 50 м 35  6,5

Тип (Модель)

Длина Сопротивление при 20 °С ± 10%
Ом
Сила тока,
А
  60м¹ǀ1800W Cold Tail 4м¹ 60 м 29  7,8
  70м¹ǀ2100W Cold Tail 4м¹ 70 м 25  9,1
  80м¹ǀ2400W Cold Tail 4м¹ 80 м 22  10,4
  100м¹ǀ3000W Cold Tail 4м¹ 100 м 18  13,0
  113м¹ǀ3400W Cold Tail 4м¹ 113 м 16  14,7
  120м¹ǀ3600W Cold Tail 4м¹  120 м  15  15,7
  140м¹ǀ4200W Cold Tail 4м¹ 140 м 13   18,3
