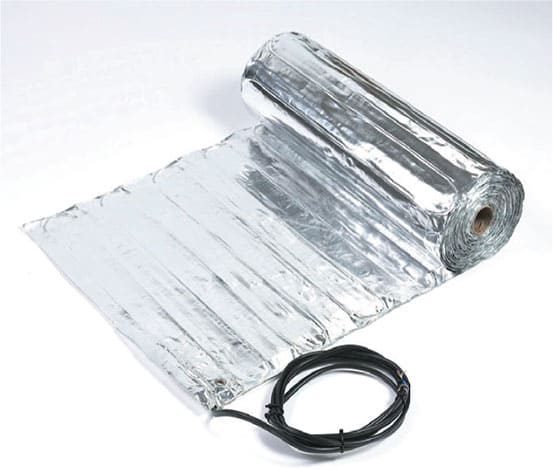

Magnum Foil Mat
Электрический тёплый пол для ламината

 Уважаемый клиент,

Поздравляем Вас с приобретением. Вся продукция MAGNUM Heating изготавливается из высококачественных и долговечных материалов. Для того, чтобы гарантировать правильность монтажа и работы приобретенного продукта, существует несколько правил и условий, которые описаны в инструкции по монтажу. Мы можем предложить Вам полную гарантию в том случае, если система правильно установлена в соответствии с данной инструкцией по монтажу. Внимательно прочитайте инструкцию перед установкой, не забудьте заполнить контрольную карту. Перед началом монтажа убедитесь, что у вас есть все необходимые инструменты и материалы. Подключение к электрической сети должен выполнять квалифицированный электрик согласно NEN1010 ( ПУЭ, СНИП).

✔ Тип кабеля: Двухжильный нагревательный кабель с заземляющим экраном.

✔ Конструкция: Многожильный нагревательный кабель с двойной изоляцией, заземляющими экранами.

✔ Номинальное напряжение: 230 Вольт

✔ Номинальная мощность: 140 Вт/м²

✔ Соединительный провод: 3 x 1,5 мм² / длина 5 метров

✔ Диаметр кабеля: 3 мм

✔ Мощность на м1: 10,5 Вт

✔ Стандарт кабеля: IEC800 класс II

✔ Гарантия: 10 лет

Нагревательный мат подходит только для установки под так называемые сухие напольные покрытия (ламинат и дерево) в сухих помещениях (не подходит для ванных комнат). Основание, на котором система отопления должна быть установлена должно быть достаточно прочным и устойчивым к давлению.

Заранее проверьте:
• поверхность должна быть ровной гладкой, не поврежденной
• размер нагревательного мата должен соответствовать свободной (без мебели) площади пола
• мощность нагревательного мата должна соответствовать площади отапливаемого помещения
• общая электрическая мощность нагревательного мата (Ампер.) соответствует мощности электрической сети

Во время установки и других работ будьте осторожны с острыми предметами, которые могут повредить нагревательный кабель.

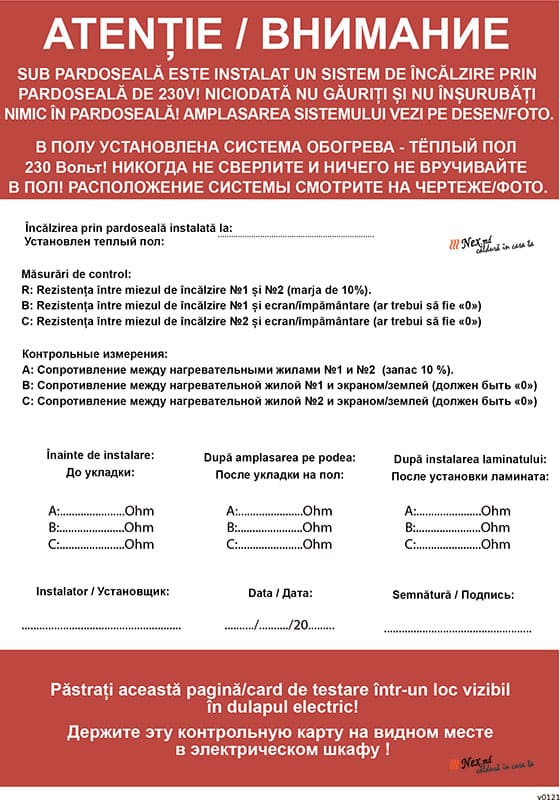

Вы должны проверить сопротивление нагревательного мата до и после каждой рабочей операции посредством мультиметра (см. пункт 7) и записать измеренные значения на контрольной странице/карте (стр.12).

Держите эту страницу/карту в шкафу, она часть вашей гарантии.

Никогда не накладывайте один нагревательный мат сверху другого, не допускайте на хлестов и пересечений нагревательного мата между собой, установка должна быть только в стык.

Соединительный кабель может быть продлен или укорочен, но не короче, чем 0,5 метра от кабеля, закрепленного на мате.

Нельзя укорачивать нагревательный кабель!

Нагревательные маты FoilMat нельзя укладывать друг на друга и нагревательные кабели никогда не должны пересекаться между собой.

Место соединения электрического и нагревательного кабеля между собой всегда должно находится только внутри нагревательного мата.

Кабель датчика температуры может быть удлинен или укорочен. Датчик температуры должен быть установлен (посередине) между двух нагревательных кабелей на равном расстоянии для правильного контроля температуры. Датчик (монтажная трубка) также не должны пересекаться с нагревательными кабелями. Убедитесь, что датчик установлен на расстояние (мин. 50 см) от (скрытого) радиатора, водопровода, канализации или электрических кабелей. Датчик всегда должен оставаться в монтажной трубке. Закройте колпачком конец трубки чтобы датчик оставался внутри и свободно перемещался в трубке для его легкой заменены, если возникнет такая необходимость. Нагревательный мат FoilMat всегда должен беспрепятственно передавать тепло (не допускайте перегрева) никогда не следует укладывать под стационарные объекты, такие как шкафы, кухня, мебель.

FoilMat никогда не должен размещаться под неподвижными объектами, такими как стена, техника, агрегаты или кухонные гарнитуры. От стены необходимо оставлять зазор от 50 мм. Поверхность пол/стена, на которой работает нагревательный мат всегда должна оставаться свободной.

ВАЖНО: При укладке/развороте/повороте нагревательного мата сверху/снизу не оставляете открытые участки нагревательного кабеля, все открытые участки и стыки проклейте алюминиевой лентой. Это обеспечит заземление, и оболочка мата остается цельной.

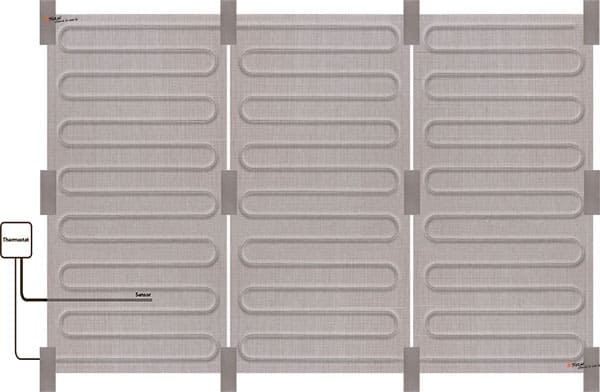

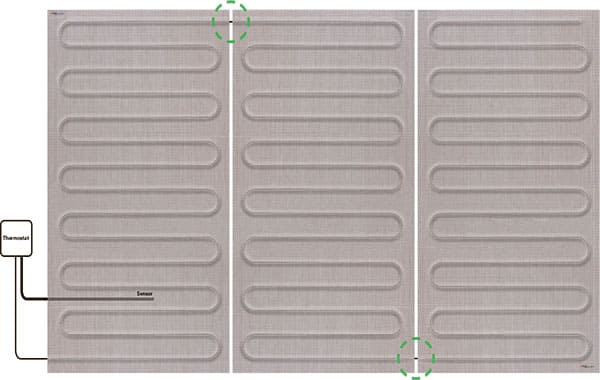

Подключение должно выполняться квалифицированным электриком через заземление и подходящий MCB или RCCD (Узо с током утечки до 30 ma) в соответствии с NEN 1010 (ПУЭ, СНИП) правилами. Для монтажа или демонтажа термостата всегда выключайте электричество в электрощите. Если необходимо подключить несколько нагревательных матов к одному термостату, соединения необходимо выполнить в распределительной коробке таким образом, чтобы к термостату подходил только один электрический провод. Максимальная нагрузка для термостата 16 Ампер. Максимально возможная температура пола не должна превышать 28 градусов.

• Ножницы

• Алюминиевая лента

• Система подогрева пола (мат)

• Подводка электричества с заземлением

• Прибл. 2м (гибкая) монтажная трубка

• Электрическая коробка (мин. глубина 50 мм)

• Мультиметр для проверки сопротивления мата между всеми этапами установкие

Определите место, где будет установлен термостат. Термостат устанавливается заподлицо в стандартную монтажную коробку с минимальной глубиной 50 мм. На высоте от 30 см от уровня пола, желательно на высоте 1,40 м для простоты использования. Выполните необходимые работы и установите монтажную коробку для термостата в стену, проложите две гибкие монтажные трубки от пола к коробке. Одна трубка для протягивания электрического провода нагревательного мата, вторая трубка для датчика температуры пола.

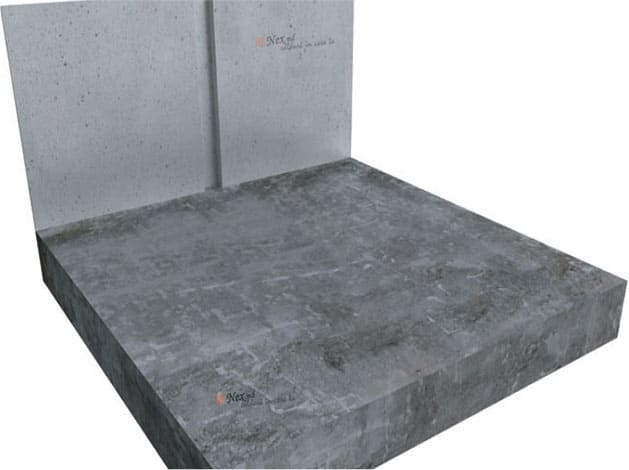

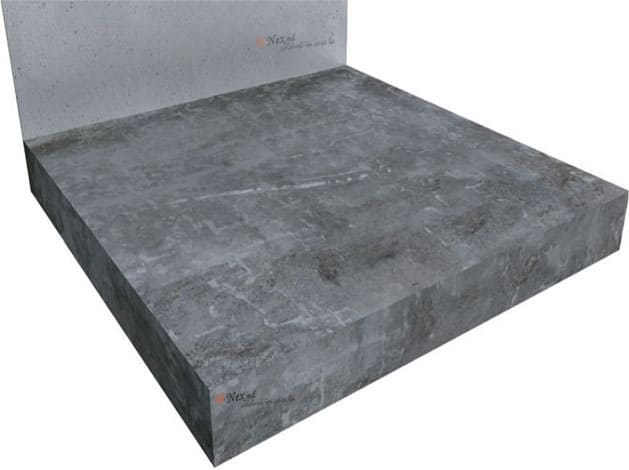

Убедитесь, что поверхность пола, на которую будет установлен мат ровная, чистая, без пыли и жира. Всегда обращайте внимание на моменты, упомянутые в пункте 3 и укладывайте теплоизоляцию PS толщиной минимум 5 мм.

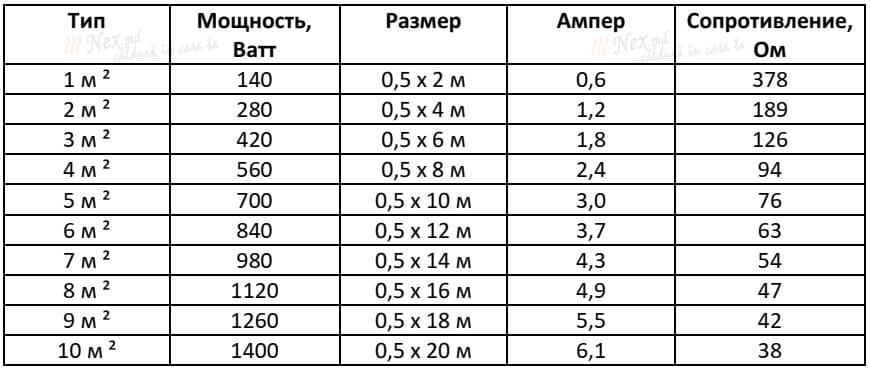

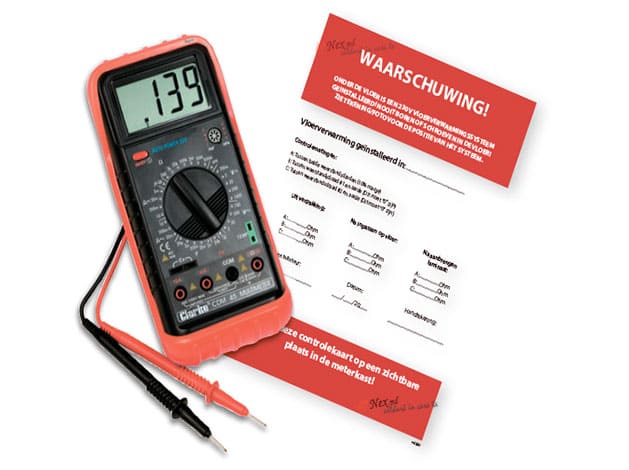

Вы должны проверить сопротивление нагревательного мата до и после каждой рабочей операции посредством мультиметра и записать измеренные значения на контрольной карте (стр.12). Измерьте сопротивление между проводами нагревателя и сравните их с данными в таблице, в пункте 2. Омическое значение может отклоняться макс. на 10%. Измерьте также сопротивление между проводами и заземлением. В этом измерении, прибор не должен отклоняться (никаких значений быть не должно), если это произошло, то обратитесь к поставщику. Сохраните контрольную карту в вашем шкафу это часть гарантии.

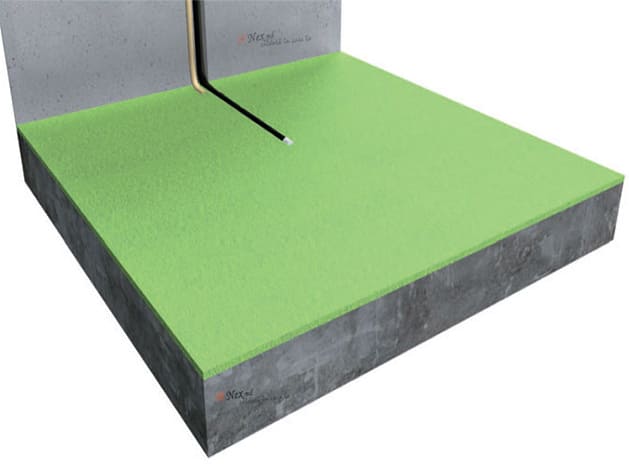

 Сначала уложите напольную изоляцию PS толщиной 5 мм. Она должна покрывать всю площадь пола! Закрепите листы изоляции скотчем, чтобы предотвратить смещение листов. Убедитесь, что пол чистый, и чтобы никакие острые предметы не могли соприкоснуться с нагревательным матом или упасть на него во время установки.

В изоляции прорежьте углубление (канавку) для монтажной трубки, датчик температуры поместите внутрь трубки, установите колпачок. Монтажную трубку закрепите скотчем. При установке нагревательного мата FoilMat, убедитесь, что датчик температуры находится точно (равномерно) между жилами нагревательного кабеля.

ВНИМАНИЕ: Никогда не размещайте датчик рядом с (скрытой) трубой отопления и никогда не устанавливайте датчик поперек под греющим кабелем!

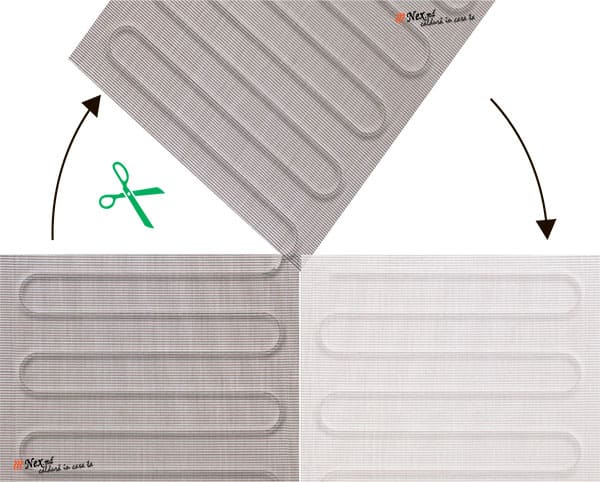

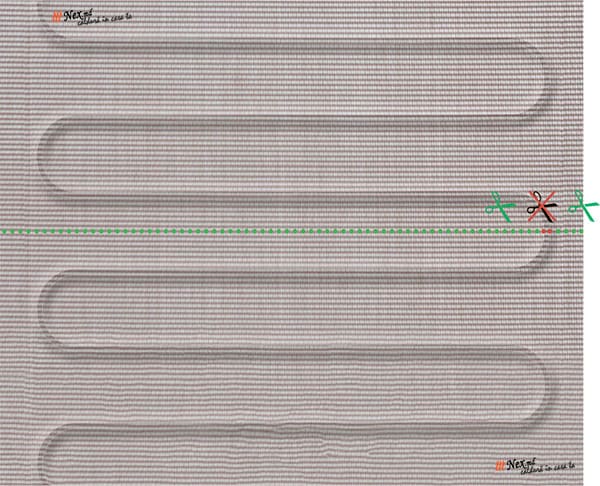

(Важная информация на стр. 7) При раскатывании нагревательного мата, учитывайте расстояние до стены 50 мм. Если нагревательный мат необходимо развернуть, не повреждая нагревательный кабель сделайте разрез нагревательного мата и разверните мат в нужном направлении.

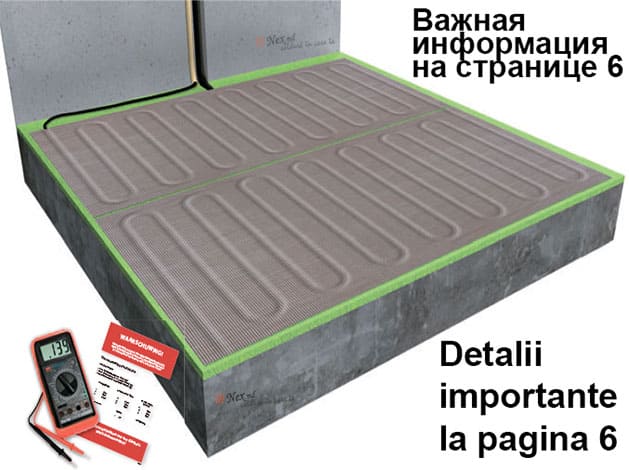

После укладки нагревательного мата проверьте сопротивление еще раз используя мультиметр.

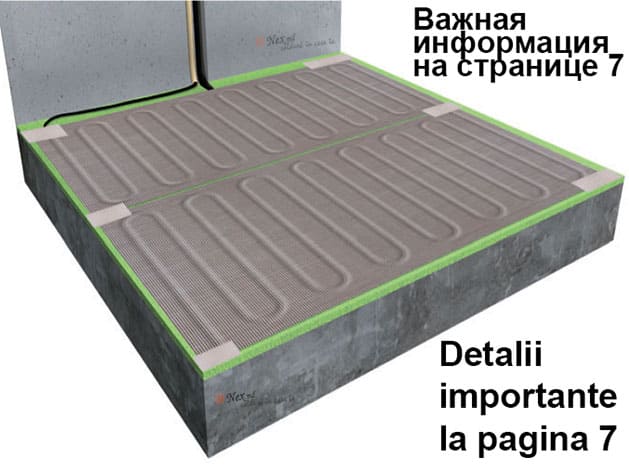

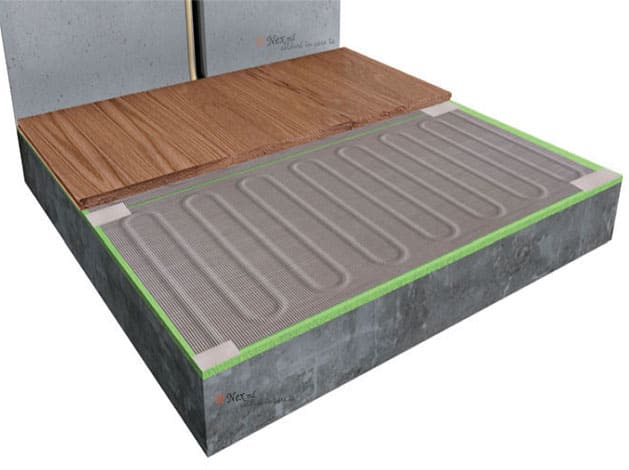

ВАЖНО: Все открытые части нагревательного кабеля сверху и снизу, которые стали открытыми после разворота нагревательного мата FoilMat, должны быть закрыты (проклеены) с помощью алюминиевой ленты. Эту же алюминиевую ленту вы можете использовать, чтобы прикрепить нагревательный мат FoilMat к основанию. Затем уложите ламинат, паркетную доску или деревянные доски в соответствии с инструкциями производителя финишного покрытия. Подробности на странице 7.

ВАЖНО: Все открытые части нагревательного кабеля сверху и снизу, которые стали открытыми после разворота нагревательного мата FoilMat, должны быть закрыты (проклеены) с помощью алюминиевой ленты. Это сделает защитный слой целым и заземление остается неповрежденным.

Подключение должно выполняться квалифицированным электриком в соответствии с NEN 1010 (ПУЭ, СНИП) правилами. Для монтажа или демонтажа термостата всегда выключайте электричество в электрощите.

Для установки, эксплуатации и программирования термостата, см. инструкцию которая идет в комплекте с термостатом.
