Кабель Саморег. с УФ-защ. Экранированый SRL-30-2CR/К/35

EAN:

Цена: 4845.00 Lei 6460.00 Lei

Кабель Саморег. с УФзащ. Экранированый SRL-30-2CR/К/35

69144402

79625592

Количество:

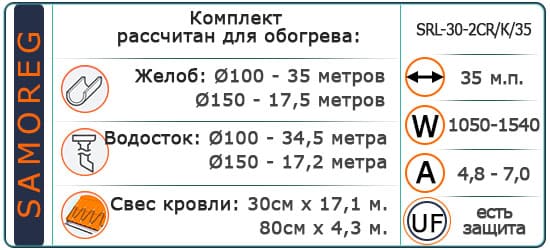

Комплект SRL-30-2CR/К/35 применяется:

Размеры обогреваемого водостока

Для водостока
диаметр трубы	длина водостока
Ø 100	34,5 метра
Ø 125	34,5 метра
Ø 150	17,2 метра
Ø 200	17,2 метра

Размеры обогреваемого желоба

Для водосточного желоба
диаметр трубы	длина желоба
Ø 100	35 метров
Ø 125	35 метров
Ø 150	17,5 метров
Ø 200	17,5 метров

Размеры обогреваемого свеса кровли

Для свеса кровли
ширина свеса	длина свеса
30 см	17,1 метра
50 см	10,3 метра
80 см	6,4 метров
120 см	4,3 метра

Технические характеристики комплекта - SRL-30-2CR/К/35

Наименование:	Значение:	Наименование:	Значение:
Длина кабеля в комплекте	35 метров	Максимальная рабочая температура (кабель под напряжением)	+ 65 ⁰С
Минимальный радиус изгиба кабеля	60 мм	Макс. Допустимая температура без нагрузки (1000 часов суммарно)	+ 85 ⁰С
Линейная мощность комплекта при +10 ⁰С / -10 ⁰С	1050 Ватт / 1540 Ватт	Мин. Температура монтажа	- 40 ⁰С
Ток нагрузки при +10 ⁰С / -10 ⁰С	4,8 А / 7,0 А	Сечение токоведущих жил AWG	16
Напряжение сети	220 Вольт	Экранированный	да
Сопротивление оплетки Ώ/км	< 18,2	Защита от ультрафиолета	есть

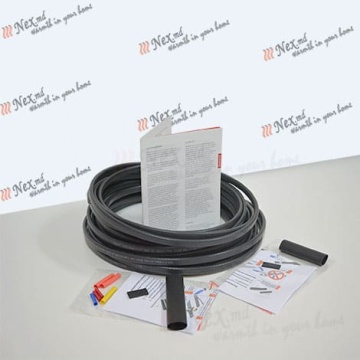

Состав комплека SRL-30-2CR/К/35:

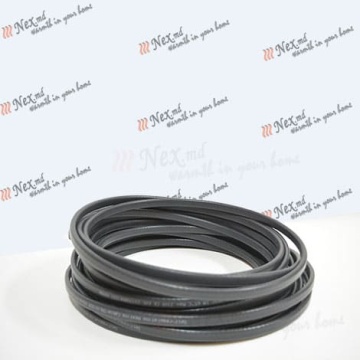

1)- Кабель греющий саморегулируемый - 35 метров
2)- Трубка термоусадка (желтая) - 1 шт.
3)- Трубка термоусадка (черная) - 1 шт.
4)- Трубка термоусадка (красная) - 2 шт.
5)- Трубка термоусадка (черная) 30 мм - 1 шт.
6)- Трубка термоусадка с клеем (черная) 80 мм - 1 шт.
7)- Трубка термоусадка с клеем (черная) 120 мм - 1 шт.
8)- Гильза соединительная в изоляции (синяя) - 1 шт.
9)- Гильза соединительная в изоляции (красная) - 2 шт.

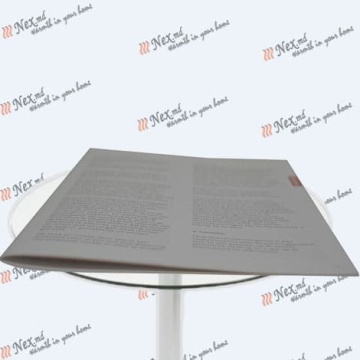

10)- Инструкция по установке и подключению - 1 шт.

Короткая справка - Как сделать расчет длины греющего кабеля?

Пример расчета длины для водостока!

Для правильного расчета длины необходимо: к полной длине трубы водостока добавить 60 см на капельную петлю и 30 см на соединение нагревательного кабеля к электрической сети. Например, высота 2х этажного дома 7 метров до нижней части крыши, водосточные трубы расположены по 4 углам дома, каждая труба длиной 7 м. Делаем следующий расчет 7 м + 0,6 м + 0,3 м = 8 м саморегулируемого кабеля * 4, всего 32 м. Капельная петля должна выступать из нижней части трубы на 15 см или располагаться ниже точки замерзания в дренажной системе.

Пример расчета длины для водосточного желоба!

В желобе кабель размещают в нижней точке по всей длине, возможно крепление с петлями свеса крыши. Например, длина свеса крыши 30 м, получаем что кабеля необходимо 30 м + (2 * 0,6 м) + 0,3 м = 31,5 м саморегулируемого кабеля. Где (2 * 0,6 м) это запас в месте установки тройника для трубы водостока.

Пример расчета длины для свеса крыши!

Д (ширина свеса крыши + 30 см) * длину свеса * 300 ватт / 2 мощности саморегулируемого кабеля. Шаг укладки будет 10 см. Например ширина свеса крыши 20 см, длина 30 м, получаем: (0,20 м + 0,30 м)* 30 м * 300 вт / 2*16 вт/м = 140 м саморегулируемого кабеля + 30 см запас на каждое соединение.

Внимание!
При расчете количества нагревательного кабеля, необходимо учитывать регион (температурный диапазон) и диаметр водосточной трубы, чтобы определить какая мощность необходима на каждый метр обогрева.

Внимание!
При расчете систем снегостаивания, необходимо устанавливать обогрев по всему пути движения талой воды, вплоть до входа в ливневую канализацию, до точки промерзания грунта.

Вывод:

Для 2-х этажного дома получаем следующий расчет необходимого количества нагревательного кабеля:

свес крыши — 140,6 м,
водосточный желоб — 31,5 м,
водосточные трубы — 32 м,

Всего необходимо 204 м кабеля.

Следующим шагом необходимо подобрать терморегулятор с датчиками.

Выбирайте комплекты из серии SRL-30-2-CR-K

Модель	Длина, метров	Мощность, Ватт	Соединительные муфты
Комплект Samoreg SRL-30-2CR/К/5	5	150 - 220	в комплекте
Комплект Samoreg SRL-30-2CR/К/10	10	300 - 440	в комплекте
Комплект Samoreg SRL-30-2CR/К/15	15	450 - 660	в комплекте
Комплект Samoreg SRL-30-2CR/К/20	20	600 - 880	в комплекте
Комплект Samoreg SRL-30-2CR/К/25	25	750 - 1100	в комплекте
Комплект Samoreg SRL-30-2CR/К/30	30	900 - 1320	в комплекте
Комплект Samoreg SRL-30-2CR/К/35	35	1050 - 1540	в комплекте
Комплект Samoreg SRL-30-2CR/К/40	40	1200 - 1760	в комплекте
Комплект Samoreg SRL-30-2CR/К/45	45	1350 - 1980	в комплекте
Комплект Samoreg SRL-30-2CR/К/50	50	1500 - 2200	в комплекте
Комплект Samoreg SRL-30-2CR/К/55	55	1650 - 2420	в комплекте
Комплект Samoreg SRL-30-2CR/К/65	65	1950 - 2860	в комплекте
